在高溫工業設備領域，密封圈的可靠性與壽命直接影響設備運行效率。傳統密封圈依賴耐高溫材料改性（如添加氟塑料或石墨），其散熱性能與耐溫極限仍難以滿足日益嚴苛的工業需求。針對這一瓶頸，一種融合金屬散熱與纖維增強的創新密封結構應運而生。

一、核心技術設計解析

?1. 雙金屬環散熱架構 ?

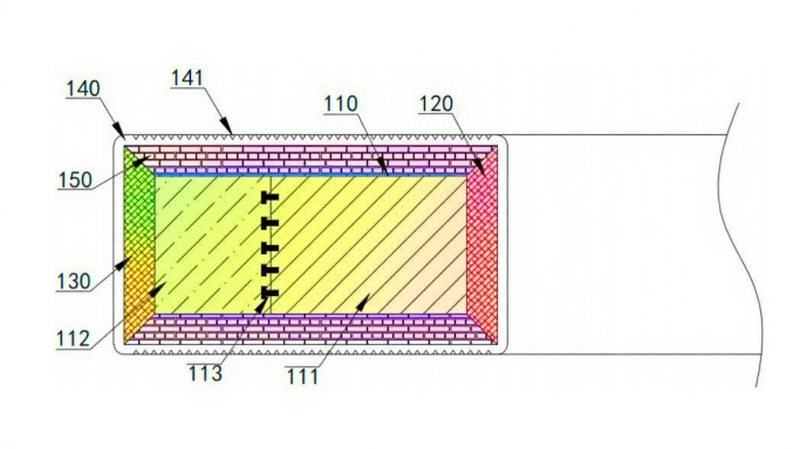

密封圈本體嵌裝內外雙金屬環：內徑為 ? 多股銅絲交織的金屬內環 ?，外徑為同構的?金屬外環 ?。銅絲的高導熱性可快速導出密封界面熱量，交織結構則兼顧柔性與熱擴散效率。金屬環由?加固環 ?（優選碳氟橡膠）包覆固定，確保密封圈整體結構剛性。

?2. 復合橡膠本體與連接強化 ?
本體采用雙材料分體設計：

·  ?內膠環 ?：聚四氟乙烯橡膠（PTFE），耐腐蝕性優異

·  ?外膠環 ?：三元乙丙橡膠（EPDM），耐老化性突出
兩環通過?T形或燕尾形金屬連接件 ?硫化固接，提升界面結合強度，避免高溫下分層失效。

?3. 耐高溫纖維增強層 ?
在密封圈本體兩面與加固環間鋪設 ? 石英纖維層 ?，其特性包括：

·  長期耐受 >1000℃ 高溫

·  高溫強度保持率 >90%

·  與金屬環直接連接，形成熱傳導通路
此設計顯著提升整體熱穩定性，同時通過金屬環加速纖維層熱量散逸。

?4. 表面散熱紋理優化 ?
加固環雙表面刻蝕 ? 網狀/直線/波浪紋理 ?，增加散熱表面積達30%以上，強化氣流擾動以提升對流換熱效率。

二、協同工作機制

當密封界面溫度升高時，熱量傳遞路徑為：

銅絲網格提供橫向熱擴散通道，而表面紋理則突破邊界層熱阻，實現高效散熱循環。

三、應用價值

該結構已成功解決兩大行業痛點：

·  ?散熱效率提升 ?：雙金屬環配合表面紋理，散熱速度較傳統密封圈提升2倍以上。

·  ?耐溫壽命延長 ?：石英纖維層使密封圈在200℃工況壽命突破5000小時。

·  尤其適用于高溫泵閥、反應釜密封及液壓系統，顯著降低設備維護頻率。

此項設計通過?材料復合（PTFE/EPDM） ?、?結構創新（金屬環+纖維層） ? 及?表面工程（散熱紋理） ? 三重技術突破，為高溫密封領域提供了可靠解決方案，已成功應用于化工設備與能源裝備密封系統，故障率下降達70%。未來可向航天發動機密封等極端工況領域拓展。
